Буровые шнеки предназначены для бурения сухих и скальных необводнённых грунтов. В зависимости от типов грунтов шнеки оснащаются круглыми скальными либо плоскими зубьями. Различное геометрическое расположение зубьев обеспечивает наиболее эффективное резание и разрыхление грунта той или иной категории.
Наплавка износостойкого материала на наиболее интенсивно изнашивающиеся части шнеков, а также использование высокопрочных термически обработанных сталей на элементах крепления зубьев позволяет существенно повысить ресурс эксплуатации.
Для бурения скважин большого диаметра, а также без использования обсадки рекомендуется применять двухзаходное исполнение шнеков. Присоединение шнека к штанге Kelly определяется моделью буровой установки.

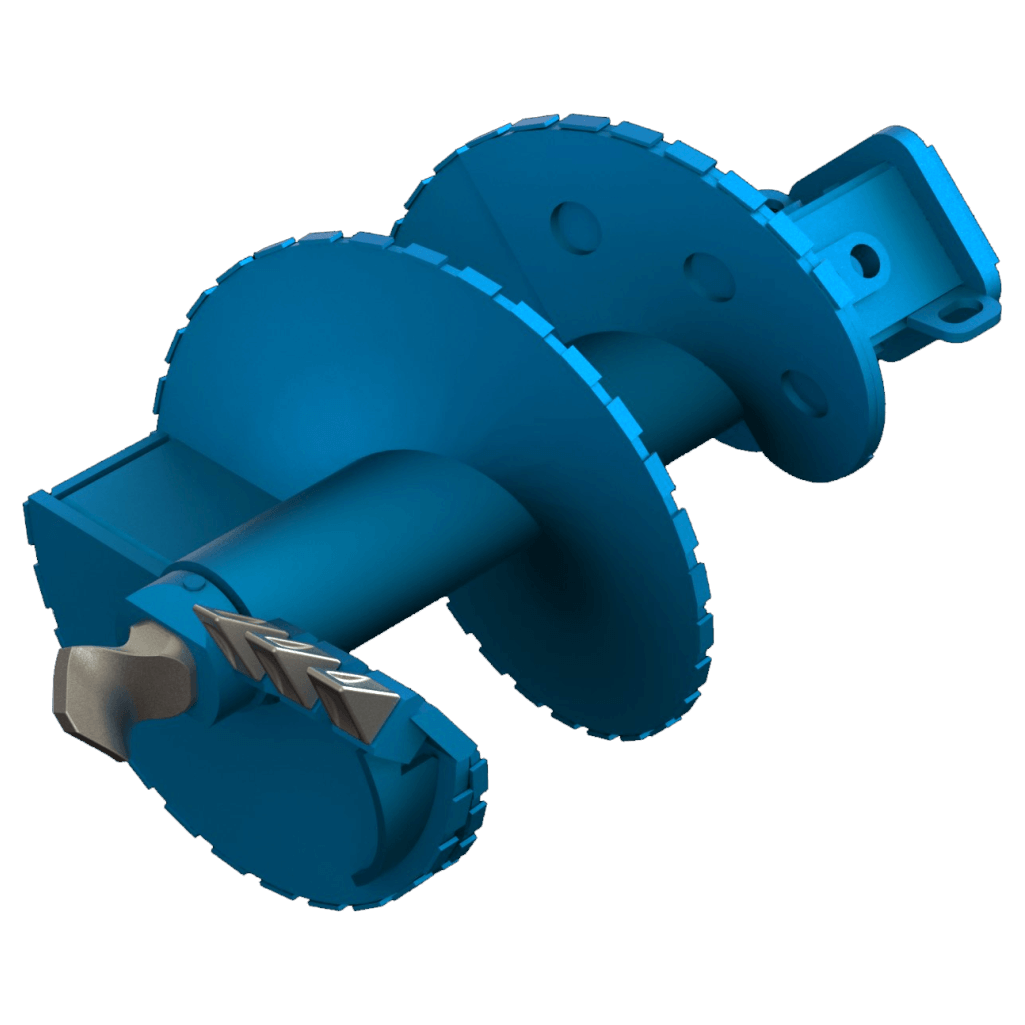

Шнек простой SB
Применяется для бурения грунтов 1-3 категории: от мягких до твёрдых связанных грунтов, а также от рыхлых грунтов до несвязанных средней плотности. Оснащён винтовым забурником и плоскими стандартными зубьями.

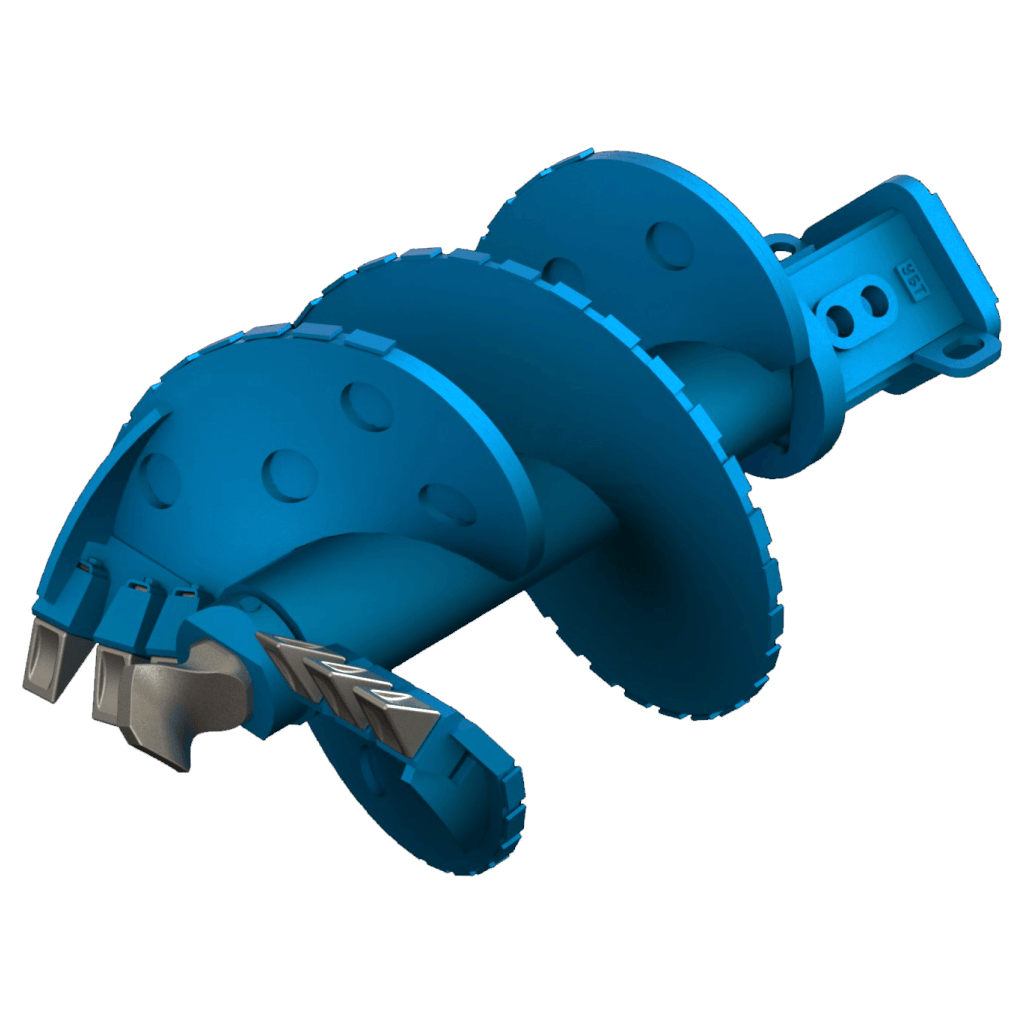

Шнек простой двухзаходный SB - 2
Применяется для бурения грунтов 1-3 категории: от мягких до твёрдых связанных грунтов, а также от рыхлых грунтов до несвязанных средней плотности. Оснащён винтовым забурником и плоскими стандартными зубьями.

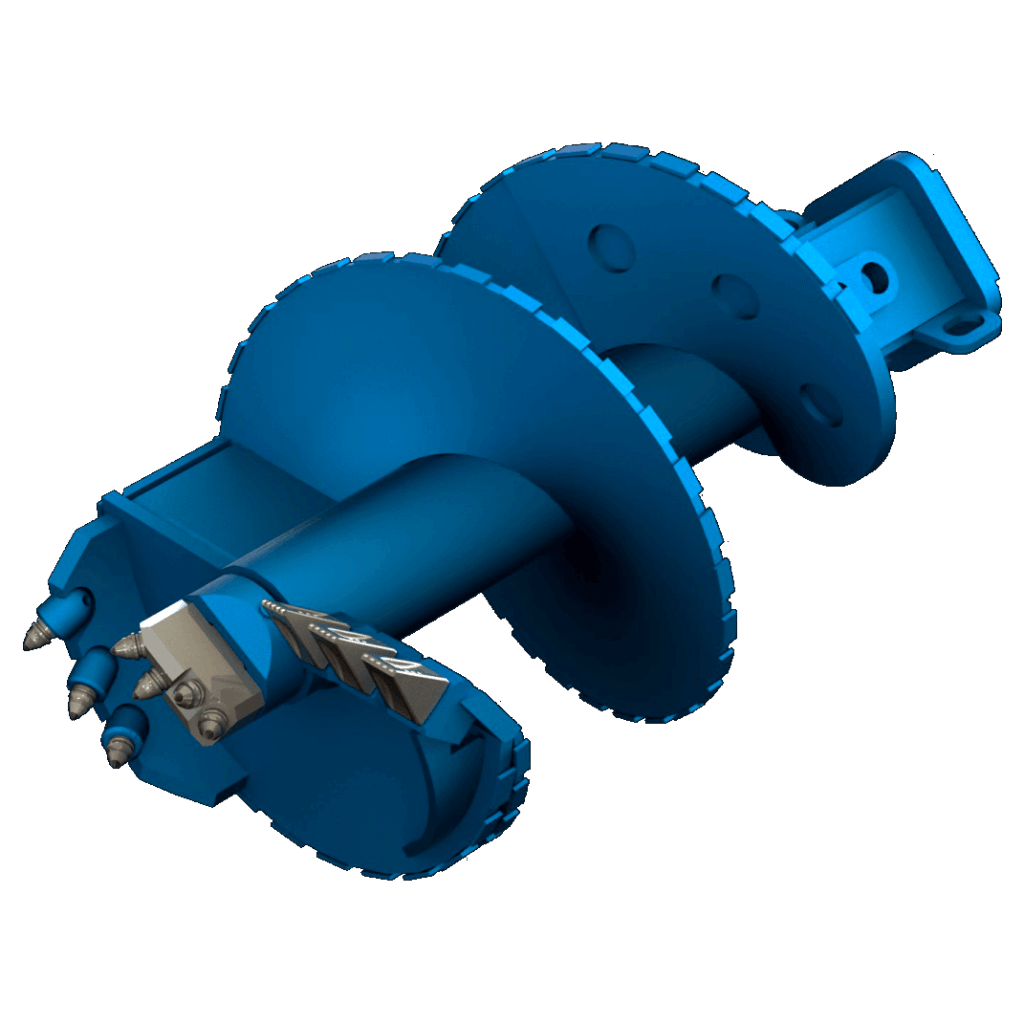

Шнек усиленный SBF - K
Применяется для бурения грунтов 3-4 (в редких случаях 5) категории: от жёстких до твёрдых связанных грунтов, а также от грунтов средней плотности до несвязанных плотнозалегающих со скальными включениями. Шнек оснащён усиленными плоскими зубьями и забурником с круглыми скальными зубьями.
Шнек усиленный двухзаходный SBF - 2K
Применяется для бурения грунтов 3-4 (в редких случаях 5) категории: от жёстких до твёрдых связанных грунтов, а также от грунтов средней плотности до несвязанных плотнозалегающих со скальными включениями. Шнек оснащён усиленными плоскими зубьями и забурником с круглыми скальными зубьями.

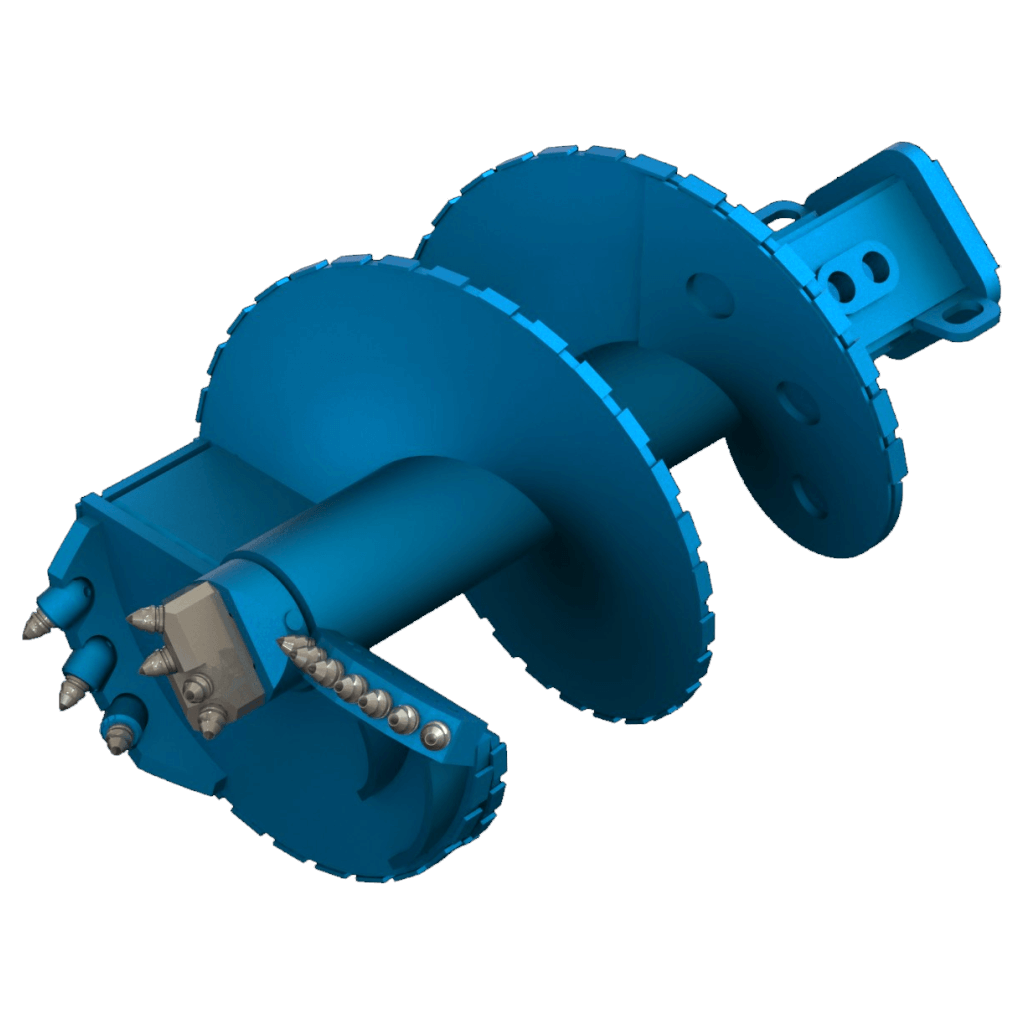

Шнек скальный SBF - KR
Применяется для бурения грунтов 4-7 категории: очень плотнозалегающего песка и щебня, лёгкой и средней скальной породы. Шнек оснащён забурником с круглыми скальными зубьями. Режущая кромка и калибрующее кольцо шнека также оснащены круглыми скальными зубьями.

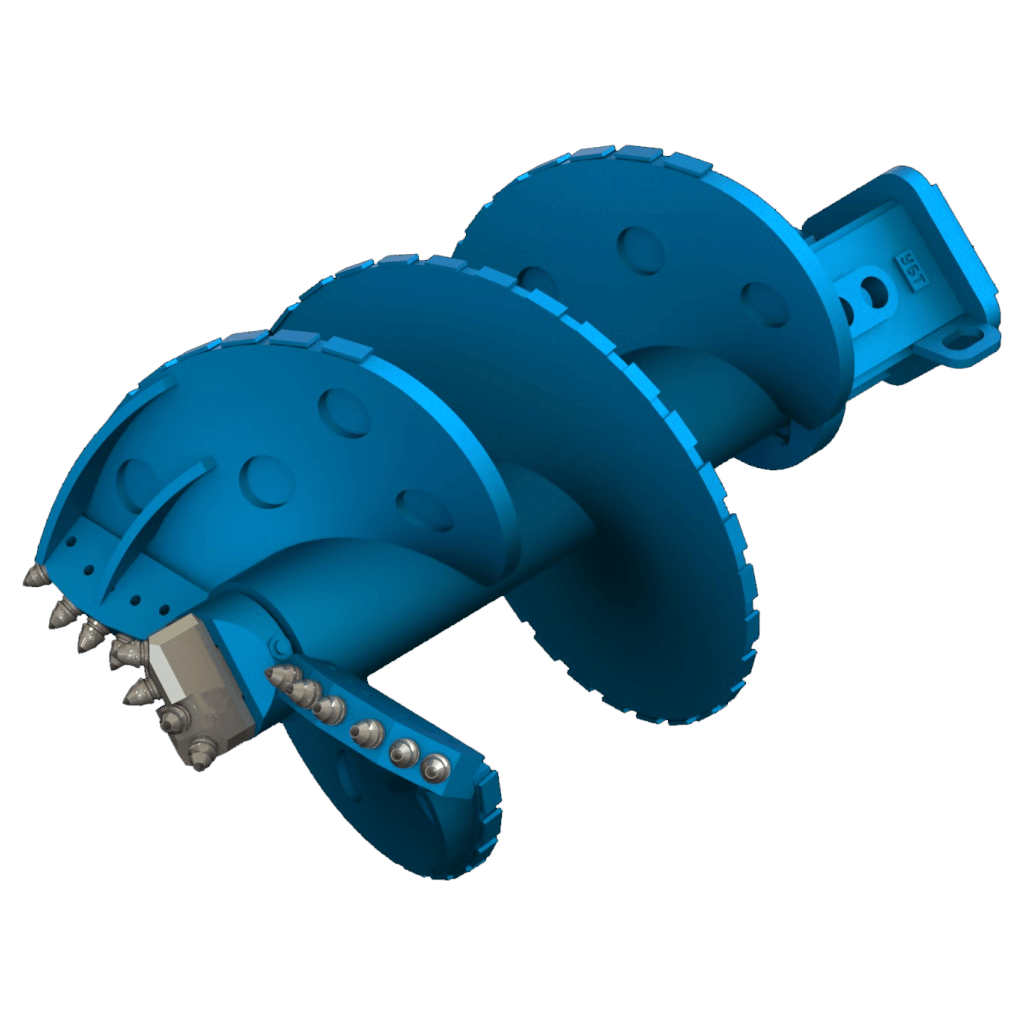

Шнек скальный двухзаходный SBF - 2KR
Применяется для бурения грунтов 4-7 категории: очень плотнозалегающего песка и щебня, лёгкой и средней скальной породы. Шнек оснащён забурником с круглыми скальными зубьями. Режущая кромка и калибрующее кольцо шнека также оснащены круглыми скальными зубьями.

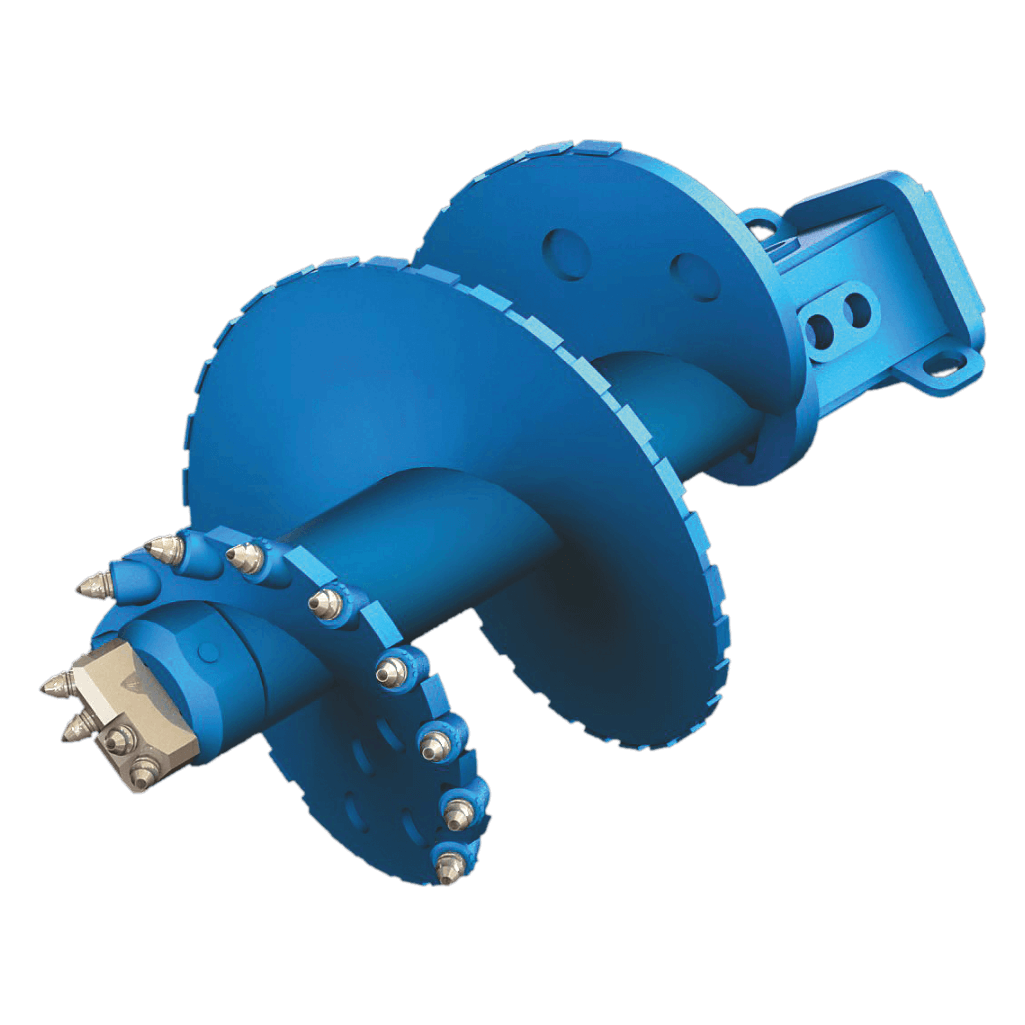

Шнек прогрессив PSF-KR
Применяется для бурения грунтов 6, 7 (в редких случаях 8) категории: от среднетвёрдых до твёрдых скальных пород. Шнек оснащён забурником с круглыми скальными зубьями. Режущая кромка шнека также оснащена круглыми скальными зубьями.

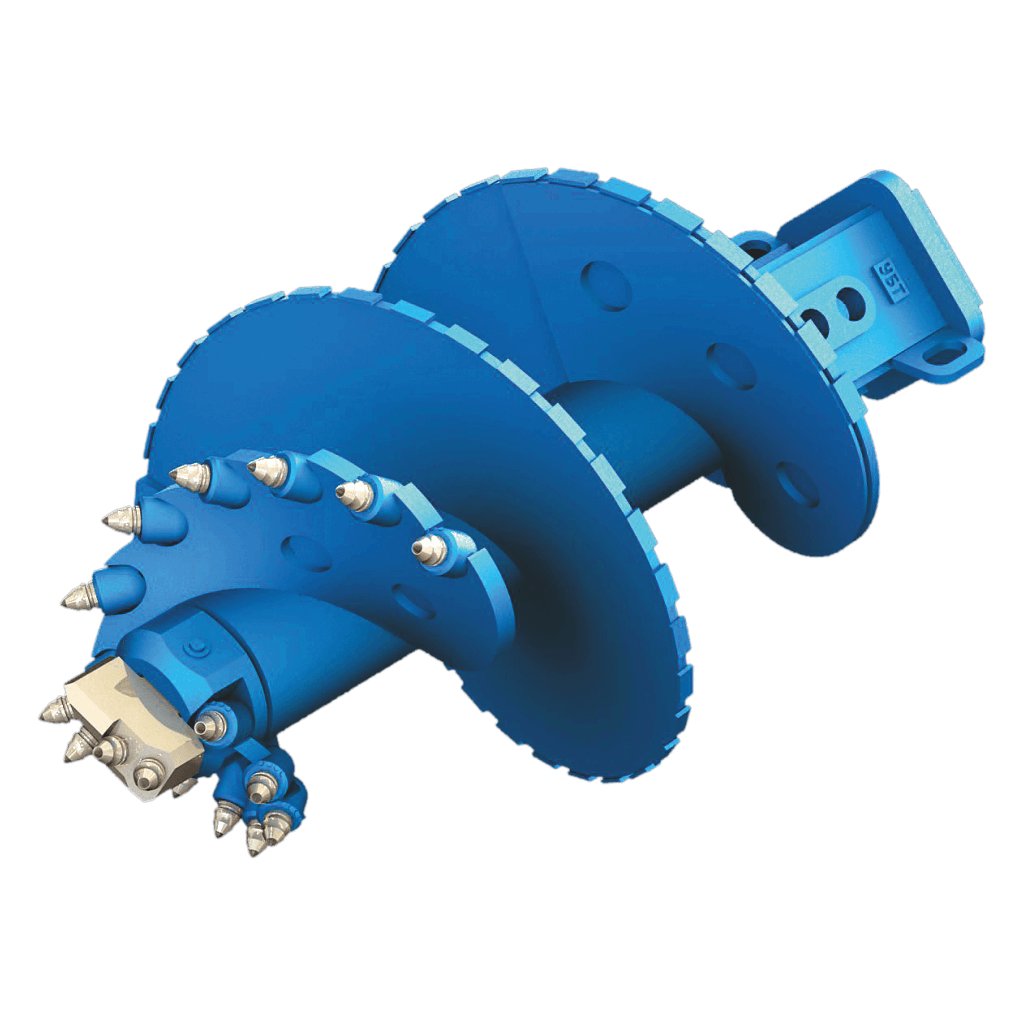

Шнек прогрессив двухзаходный PSF-2KR
Применяется для бурения грунтов 6, 7 (в редких случаях 8) категории: от среднетвёрдых до твёрдых скальных пород. Шнек оснащён забурником с круглыми скальными зубьями. Режущая кромка шнека также оснащена круглыми скальными зубьями.
Специальные шнеки SBC - 2
Применяется для бурения спрессованных и мёрзлых высокоабразивных грунтов, в том числе и вечной мерзлоты. Режущие кромки шнека оснащены напайными твёрдосплавными зубьями.
Таблица соответствия диаметров обсадных труб и параметров шнеков
D1 | D2 | L | L1 | Масса шнека, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
SB | SB-2 | SBF-K | SBF-2K | SBF-KR | SBF-2KR | PSF | PSF-2 | ||||
620 | 520 | 1455 | 2050 | 731 | 746 | 760 | 770 | 748 | 750 | 574 | 724 |
2015 | 2610 | 911 | 926 | 935 | 945 | 928 | 930 | 754 | 904 | ||
750 | 650 | 1455 | 2050 | 695 | 720 | 725 | 740 | 710 | 720 | 660 | 700 |
2015 | 2610 | 835 | 855 | 830 | 815 | 850 | 860 | 800 | 840 | ||
800 | 700 | 1455 | 2050 | 725 | 760 | 770 | 785 | 746 | 760 | 690 | 740 |
2015 | 2610 | 878 | 912 | 920 | 935 | 900 | 912 | 844 | 890 | ||
880 | 780 | 1455 | 2050 | 800 | 850 | 825 | 858 | 803 | 830 | 740 | 810 |
2015 | 2610 | 973 | 1020 | 1000 | 1030 | 976 | 1003 | 913 | 980 | ||
1000 | 900 | 1455 | 2050 | 925 | 1040 | 955 | 980 | 930 | 954 | 770 | 850 |
2015 | 2610 | 1135 | 1250 | 1165 | 1190 | 1142 | 1166 | 960 | 1030 | ||
1180 | 1060 | 1455 | 2050 | 1045 | 1086 | 1070 | 1091 | 1050 | 1070 | 890 | 950 |
2015 | 2610 | 1280 | 1310 | 1300 | 1325 | 1286 | 1303 | 1120 | 1180 | ||
1300 | 1180 | 1455 | 2050 | 1200 | 1245 | 1220 | 1250 | 1200 | 1227 | 1020 | 1100 |
2015 | 2610 | 1470 | 1520 | 1490 | 1525 | 1473 | 1500 | 1290 | 1370 | ||
1500 | 1350 | 1455 | 2050 | 1360 | 1450 | 1380 | 1440 | 1350 | 1405 | 1145 | 1260 |
2015 | 2610 | 1735 | 1850 | 1750 | 1815 | 1725 | 1780 | 1520 | 1635 | ||
1680 | 1530 | 1455 | 2050 | 1745 | 1800 | 1760 | 1825 | 1720 | 1780 | 1450 | 1600 |
2015 | 2610 | 2215 | 2270 | 2230 | 2290 | 2190 | 2250 | 1920 | 2070 |

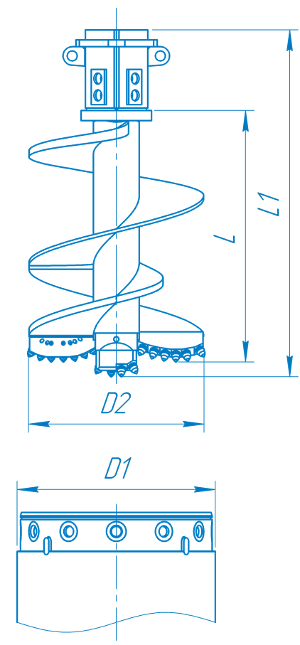

D1 - диаметр обсадной трубы (диаметр скважины);
D2 - диаметр шнека (диаметр бурения);
L - рабочая длина шнека;
L1 - габаритная (наибольшая) длина шнека.
